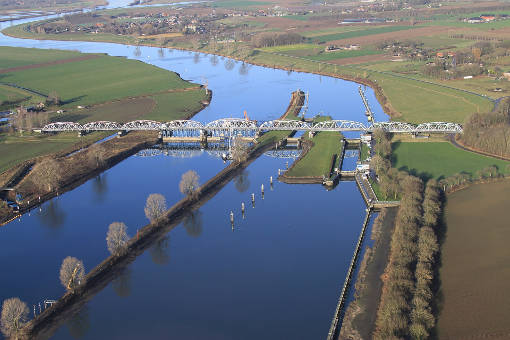

Stuw Graveterug
ALGEMEEN
Plaats
Grave / Nederasselt
Provincie
Gelderland
Status
Onbekend
Monument
Rijk
Stichtingsjaar
1929
Waterweg
Maas
Beheerder
Rijkswaterstaat
Ontwerper
Ir. C.F. Egelie (Rijkswaterstaat)
TYPE
Hoofdtype
Stuw
Subtype
Schuifstuw
Afsluitmiddel 1
Schuif
Afsluitmiddel sub 1
Glijschuif
Materiaal 1
Staal
Materiaal 2
Onbekend
Bijzonderheden
De stuw bestaat uit twee doorstroomopeningen. Als er niet gestuwd wordt kan ook de scheepvaart van de doorstroomopeningen van de stuw gebruik maken.
DOORGANGEN
Aantal
2
Drempeldiepte NAP
+ 2,70 [m]
Afsluitmiddel
Schuif
Kolk 1
Onbekend
Kolk 2
Onbekend
AFSLUITMIDDEL
Bewegingswerk
Lier met staaldraad
Bediening
Elektromechanisch
Materiaal bediening
Staal
Bijzonderheden

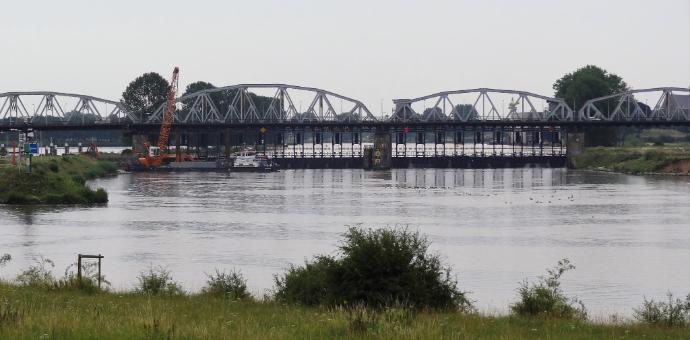

De doorstroomopeningen worden door middel van 20 jukken met daarin 60 schuiven afgesloten. De jukken zijn draaibaar onder aan de brug opgehangen. Dit is het omgekeerde van het Poiree-systeem. Bij een zogeheten Poiree-stuw is de stuw met de jukken draaibaar of neerklapbaar op de stuwbodem geplaats.In de jukken zijn drie schuiven boven elkaar geplaatst, die al naar gelang de afvoer van de rivier, verwijderd of geplaatst kunnen worden. Hierdoor ontstaat een grotere of kleinere doorstroomopening. Door een schuif te verwijderen of te plaatsen wordt ongeveer 20 kubieke meter water meer of minder afgevoerd. Bij een zeer geringe afvoer worden alle 60 schuiven geplaatst en bij ongeveer 1.000 kubieke meter water per seconde worden alle schuiven verwijderd. Daarna worden de jukken met de speciaal daarvoor ontworpen kraanwagens tegen de onderkant van de brug aangetrokken en vastgezet. Het water kan dan vrij afstromen.
BEDIENING
Inrichting
N.V.T.
Bediening
N.V.T.
Mechanisme
N.V.T.
