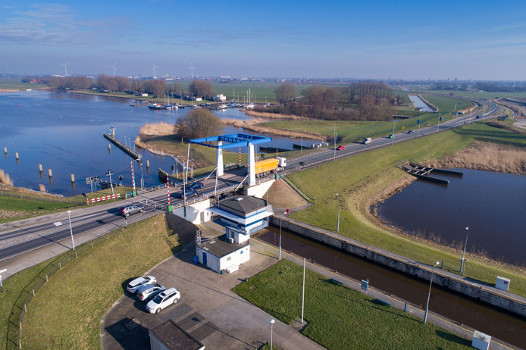

Overzicht schutsluis, met rechts de uitwateringssluis.
-
Roggebotsluisterug
ALGEMEEN
Plaats
Dronten
Provincie
Flevoland
Status
In werkende staat
Monument
Geen
Stichtingsjaar
1955
Waterweg
Drontermeer / Vossemeer
Beheerder
Rijkswaterstaat
TYPE
Hoofdtype
Schutsluis
Subtype
Zeesluis
Afsluitmiddel 1
Puntdeuren
Materiaal 1
Hout
Afsluitmiddel 2
Waaierdeuren
Materiaal 2
Staal
Bijzonderheden
De sluiskolk was uitgevoerd als bakprofiel in gewapend beton, gefundeerd op palen. Ook de twee sluishoofden waren van beton.
DOORGANGEN
Aantal
1
Schutlengte
90 [m]
Vaar- /stroombreedte
9,8 [m]
Drempeldiepte NAP
- 4.5 [m]
Afsluitmiddel
Puntdeuren
Kolk 1
Geconstrueerde kolk Beton
Kolk 2
Onbekend
AFSLUITMIDDEL
Bewegingswerk
Rechte tandheugel
Bediening
Elektromechanisch
Materiaal bediening
Staal
Bijzonderheden

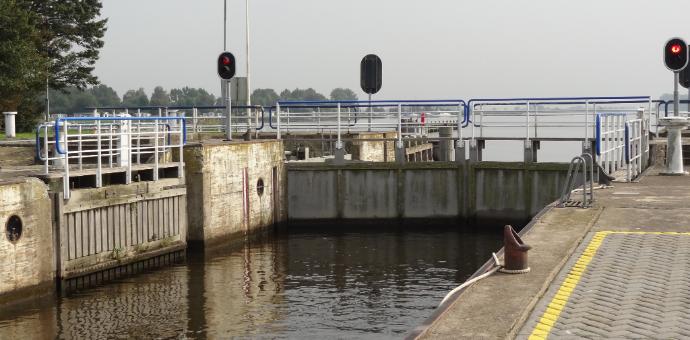

In het buitensluishoofd (Vossemeerzijde) waren drie stel houten puntdeuren aanwezig: eb-, vloed- en stormvloeddeuren. De bovenkant van de kolkwanden en de bedrijfsdeuren was gelegen op NAP +2,00 m. De stormvloeddeuren hadden een kerende hoogte van NAP +3,05 m.

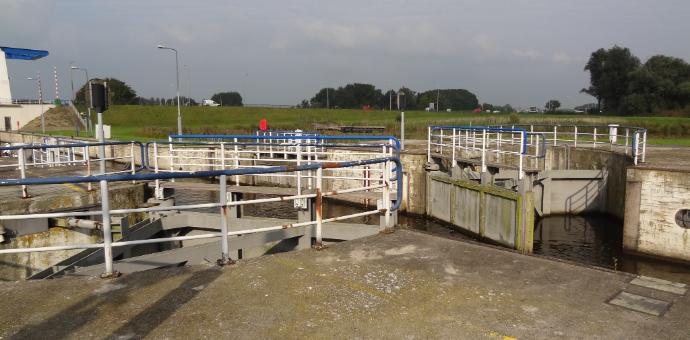

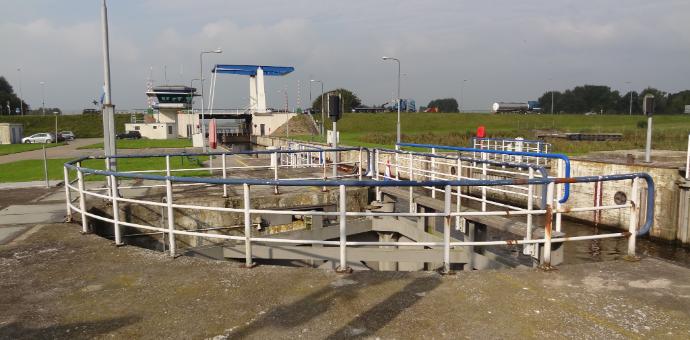

De schutsluis bezat in het binnenhoofd een stel houten ebdeuren en een stel stalen waaierdeuren. De waaierdeuren draaiden in dezelfde richting als de ebdeuren. Dankzij de waaier konden ze ook hoog buitenwater keren en bovendien in stromend water worden gesloten. De waaierdeuren konden tegen hoog binnenwater worden geopend, zodat er ook kon worden gespuid.
BEDIENING
Inrichting
Glijschuif
Bediening
Elektromechanisch
Mechanisme
Onbekend
Bijzonderheden
De vierkante tandheugels waren via een ronde drukstang verbonden met de deuren. Ook de waaierdeuren werden met een elektrisch aangedreven tandheugel geopend en gesloten.
Het is niet duidelijk welk afsluitmiddel voor de nivelleerschuiven is toegepast.
Opmerkelijk is dat beide binnenebdeuren zijn voorzien van een nivelleerschuif met tandheugel en lierwerk.
